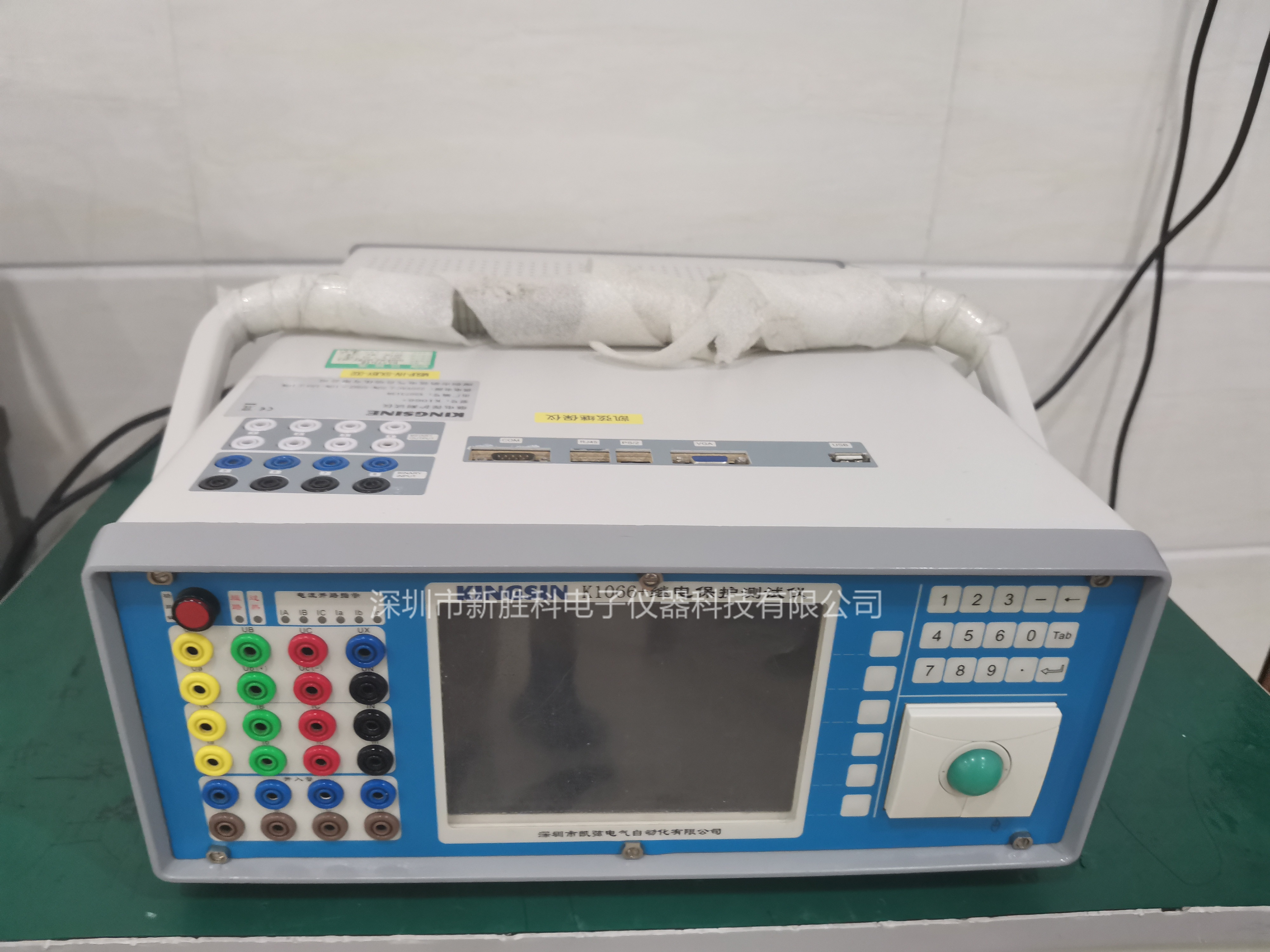

K1066继电 凯弦K1066+六相微机继电保护测试仪 DJC-120

交流电压源输出

输出量程

7相 AC(L-N)

 7×0...130 V

3相AC(L-L)

 3×0...260 V

功率

7相 AC(L-N)

 1×80VA at 0...130 V

3相 AC(L-L)

 3×70VA at 0...260 V

准确度

U≤2V 误差不超过±4mV； 2V＜U≤130 误差不超过±0.2%（基本误差）

U≤2V 误差不超过±10mV；2V＜U≤130 误差不超过±0.5%（工作误差）

分辨力

 1mV

 交流电流源输出

输出量程

6相 AC(L-N)

 6×0...20 A

3相AC(L-N)

 3×0...40 A

1相AC(3L-N)

 1×0...120 A

功率

6相AC(L-N)

 6×330 VA  在 0...20 A;

3相AC(L-N)

 3×600 VA  在0...40 A

1相AC(3L-N)

 1×1000 VA 在0...100   A

准确度

I≤0.1A误差不超过±1mA；  0.1A＜I≤Imax误差不超过±0.2%（基本误差）

I≤0.1A误差不超过±2.5mA；0.1A＜I≤Imax误差不超过±0.5%（工作误差）

分辨力

 1mA

      其他

频率

准确度

误差不超过±0.001Hz at 10Hz＜f≤65Hz

误差不超过±0.01Hz  at 65Hz＜f≤450Hz

误差不超过±0.02Hz at 450Hz＜f≤1000Hz

分辨力

0.001 Hz

相位

范围

-360°...360°

准确度

不大于±0.2°

分辨力

0.1°

计时功能

计时量程

无限

计时精度

1ms＜t≤1s 误差不超过±1ms；1s＜t 误差不超过±0.1%

直流源输出

电压

0...300 V/180 W

电流

0...20 A/300 W

准确度

U≤5V 误差不超过±25mV； 5V＜U≤300V 误差不超过±0.5%

I≤1A 误差不超过±5mA；  1A＜I≤20A 误差不超过±0.5%

辅助直流电压源

量程

0...300 V/0.6 A

开入量

数量

8 对

兼容电压

0 V...250 V

开出量

数量

4对

容量

250V/3A （AC/DC）

同步

同步模式

GPS

谐波

叠加次数

2...20次

供电电源

交流电压

220V±20%

电源频率

50Hz+10%

功率

1000VA   15A(Max)

工作环境条件

工作温度

-20～75ºC

湿度

＜90%,无凝露

其他

尺寸

440mm（深）×145mm(宽)×360mm(高)

联机接口

RJ45

显示屏

6.4寸真彩液晶显示
